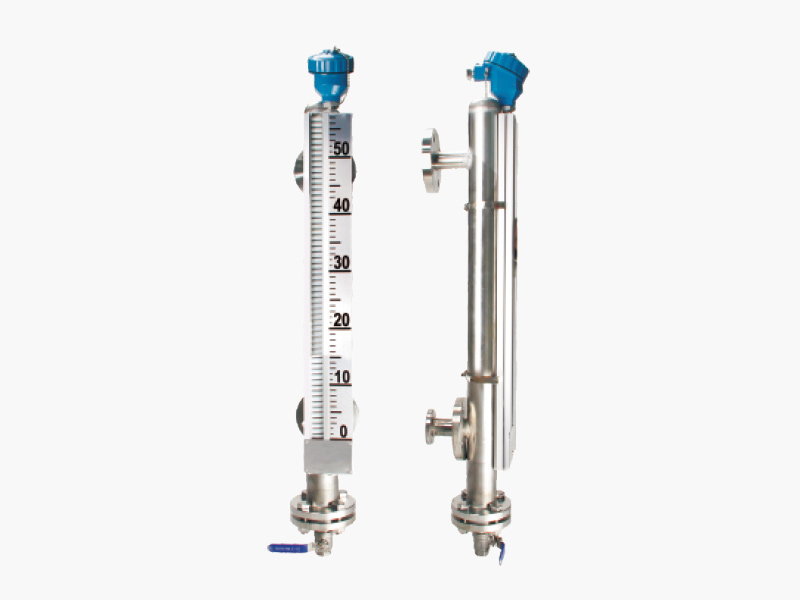

UHZ-56系列磁性翻板液位計
● 現場就地指示液位，直觀、醒目
● 結構簡單可靠，安裝方便
● 維護費用低
● 標準材質為SS304；可選SS316 、PTFE、PP等材料，滿足腐蝕性液體的液位
或界面測量
● 金屬管連接，不易破裂和泄漏
● 指示器與被側液體介質完全隔離，可用于高溫、高壓、酸堿腐蝕的場合
● 可選4~20mA遠傳輸出
● 可選無源磁力開關報警輸出
● 可選液位控制器形式，帶RS485輸出和4路控制報警；控制器顯示窗可360°旋
轉，方便操作
上一個：
下一個：
工作原理 磁翻柱液位計的側管通過法蘭與容器側面相連接，形成連通結構，這樣，容器內的液體通過兩側管直接流進液位計主導管內，使容 器內液體的高度與液位計主導管內的液位高度一致。 根據浮力原理和磁性耦合作用原理工作。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降， 浮子內的永久磁鋼通過 磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180度， 當液位上升時，翻柱由白色轉為 紅色，當液位下降時，翻柱由紅色轉為白色， 指示器的紅、白界位處為容器內介質液位的實際高度，從而實現 液位的指示。 配合遠傳變送器、磁性開關，可以方便地輸出4～20mA 或開關信號實現遠程控制。 應用 主要應用于廢水/凈水處理、造船、發電機設備、石油化學、食品、電子、染整、化學、橡膠及 塑膠、油壓機械、化學制藥等行業液 位測量控制。 主要性能指標 法蘭規格（PN1.6MPa） （單位：mm ） 型號規格 注1：一般地，UHZ-562頂裝式液位計的插入深度＝量程＋100mm，特殊要求可定制；連接法蘭按實際情況定制。 頂裝式液位計在測量時存在一定的盲區，對于不同介質密度，盲區值也不一樣。 注2：對于不同介質密度，產品下法蘭至底部的高度A有所不同。密度為1.000g/cm3 ，A≈260mm。 外形尺寸
